產品說明
1.簡介
臭氧尾氣破壞器（簡稱VOD）用于破壞空氣-臭氧氣體混合物或氧氣-臭氧氣體混
合物（依據進料氣體而定）中的臭氧。這些尾氣必須不含固體顆粒和泡沫。這些臭
氧氣體混合物在進入臭氧尾氣破壞器之前用于不同的工藝中，例如：
—飲用水處理
—廢水處理
—泳池水處理等
操作員負責工藝和所有有關安全的注意事項。
警告：
接觸特別是吸入含臭氧的氣體對人類和動物都是有害的。含臭氧的氣體不能不加
控制地在建筑物內或向大氣中排放。
2.工藝數據

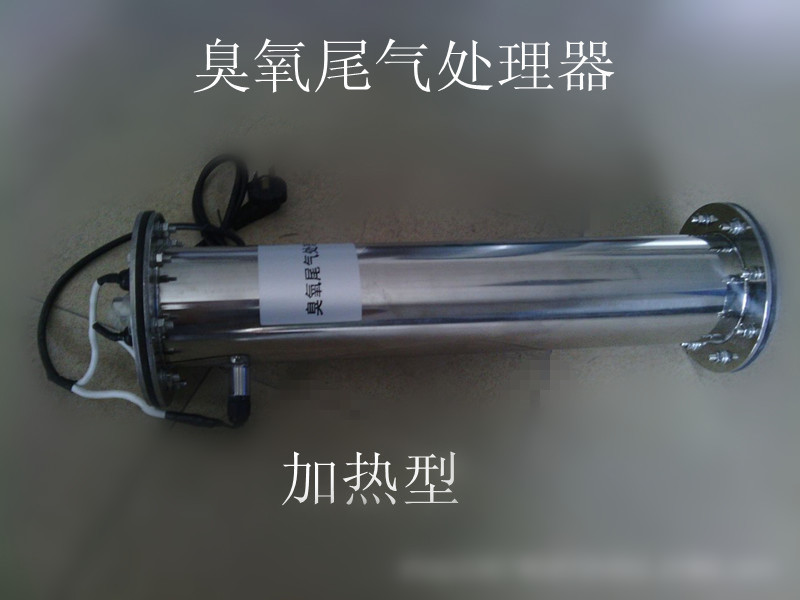

加熱型臭氧尾氣處理器
介質含有臭氧的氧氣或空氣
工作時里面最高溫度約160-200°C
氣體溫度入口5-35°C
出口<60°C
排放氣體質量流量最小/最大（根據臭氧機尾氣量估量）
臭氧含量入口<1.5%重量
出口<0.1ppm
3.臭氧尾氣破壞器的設計和構造用于破壞尾氣中的臭氧，臭氧濃度最高約1.2%wt，工藝
中接觸池的尾氣。在短時間內（小于60秒）臭氧濃度可能升高到66.5%wt，這種情況
出現在吹掃臭氧發生器到無臭氧。尾氣破壞器沒有能力處理高濃度臭氧。它會導致溫度
過高并且由于氣溫過高超過去500℃而破壞結構。
警告：
臭氧尾氣破壞器絕不能直接用于破壞直接從運行的發生器中產生的臭氧。
4.臭氧尾氣破壞器安裝。
調試前，所有安全操作的條件必須滿足。
臭氧破壞器只能由合格技術人員進行安裝和調試，該技術人員擁有臭氧裝置的操作資料并能理解其內容。此外，如有不懂，安裝事宜可以與商家技術人員進行指導。
5.安全規定
當心：
安裝為特殊的操作狀態，必須在不接電的情況下安裝好。電源220V
概述
設備安裝前,應檢查有無運輸損壞。
計劃安裝臭氧破壞器時應考慮下列各點：
--氣體流向不允許相反，否則，溫度控制回路不再起作用，加熱始終進行，
這樣降低了加熱元件的使用壽命。
--水（液體）不允許進入破壞器內。如果發生水蒸發，破壞器的能量損耗大
大增加。通常，如果水蒸發，換熱器和加熱元件內會形成沉積，其效率將
受影響，加熱元件的使用壽命也縮短。
--由于可能引發氧氣火險的危險（氧氣作為進料氣），泡沫和固體顆粒不允
許進入破壞器內。因?yàn)榭諝狻⑴菽瓡?huì)沉積在換熱器和加熱元件內，從而影
響兩者的效率。
當心：
如果水在確定的空間突然蒸發，壓力也提高，這會導致系統過壓太高。
當心：
如果泡沫或固體顆粒與氧一起在破壞器內，則火險可能性增加。如果不能避免這
種情況，則必須在臭氧接觸系統和破壞器之間安裝一個泡沫破壞裝置或一個除塵
器。
6.臭氧尾氣破壞器安裝
臭氧尾氣破壞器必須按照最佳布置方案垂直安裝和連接。如果地方條件不允許，也可以平衡擺放，但是不建議此方式安裝。
環境條件
安裝現場的條件符合數據：
--室內溫度
--場地標高
--濕度
--安全等級系統
--振動
此外，必須保證臭氧破壞器散熱不會導致房間溫度升高超過要求，安裝現場氧氣
或臭氧可能泄漏的房間必須符合安全規定。
臭氧尾氣毀滅器接口為2分口徑
臭氧破壞器就位連接后，必須放好，以防止被污染、損壞。
7.臭氧尾氣毀滅器參數表
尺寸：15*11*50cm
功率：800瓦
電壓：220V/50HZ
材質：304不銹鋼
凈重：5.2KG
最大處理氣體量：20G/h ( 一般尾氣不會大于20克） 通用型
加裝溫控：表面溫度＞45°C 會停止工作
里面溫度：160-200°C
8本公司產品小知識
1、臭氧毀滅器是本公司的創新產品，具有體積小、功耗低、壽命長、效果好等特點。主要用途是消除臭氧尾氣。在實際使用時，經該產品處理過的臭氧尾氣，完全符合國家規定的空氣污染指標。同時，該產品處理臭氧尾氣的效果不受潮濕氣體和水分的影響，絕不需要“再生”處理，這是使用催化劑、分子篩、活性碳等填料的臭氧毀滅器無法做到的。
2、處理臭氧尾氣的必要性：
由于臭氧氣體具有強氧化性，除可能對某些物品造成損壞外，還會污染環境，刺激人的呼吸系統，對人體健康不利，所以國內外都對空氣中的臭氧指標都加以限制。我國政府規定，空氣中的臭氧濃度，作業場所不得超過0.2ppm，生活場所不得超過0.15ppm。
當使用臭氧處理各類水時，如飲用水、泳池水、污水，不論使用哪種氣液接觸裝置，最終都會有超過80%的臭氧氣體從水中逸出，成為臭氧尾氣。如果將這部分臭氧直接排到大氣中或留存在室內，就會造成環境污染。上述情況，都需要使用臭氧毀滅器對臭氧尾氣進行處理，使這些殘留的臭氧氣體立即分解掉，然后再排放到大氣中。
3.產品適用范圍：水處理時水中逸出的臭氧、物品消毒柜/消毒室內殘留的臭氧、環境消毒后殘留的臭氧等。
